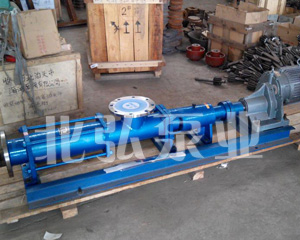

G型單螺桿泵適應范圍廣,可輸送一切流動介質甚至非流動物料。流量、壓力穩定,無脈動。
G型單螺桿泵是一種密閉式螺桿泵,屬轉子式容積泵。主要工作部件由具有雙頭螺旋空腔的定子和在定子孔內與其嚙合的單頭螺旋螺桿——轉子組成。當輸入軸通過萬向節驅動轉子繞定子作行星回轉時,定子——轉子付就連續地嚙合形成密閉腔,這些密閉腔容積不變地作勻速軸向轉動,把輸送介質從吸入端經流過定子——轉子付輸送至壓出端,吸入密閉腔內的介質流過定子而不被攪動和破壞。因此,可以輸送含有堅硬磨損性雜質及固體顆粒的介質和粘稠的液體。單螺桿泵被廣泛用于各行業輸送各類介質,恒壓連續運行,無脈動,介質輸送無破損,通過調節轉速改變流量從而達到計量的目的。
G系列單螺桿泵關于單螺桿泵的選項:
選型時需要的主要運行數據有:
輸送介質 名稱、腐蝕性、磨蝕性、粘度、固體含量、工作溫度;
運行參數 流量或流量范圍、壓力、連續或間斷運行;
安裝環境 臥式或立式、固定或移動、連接管路的特殊要求、防爆防護要求。
G系列單螺桿泵輸送介質:
各種粘度的液體,特別是粘稠難輸送的介質。
各種濃度的液體及經過分離脫水的干物料。
含有固體顆粒、纖維、懸浮物的液體。
液體、氣體、固體的混合物。
不能受攪動、剪切液體。
腐蝕性液體。
產品選型技術標準:
1、據介質的磨耗性選擇轉速:
磨耗性 | 轉速 |
輕度磨耗 | 710~520(r/min) |
中度磨耗 | 520~380(r/min) |
嚴重磨耗 | 380~100(r/min) |
性能參數:
型號 | 轉速(r/min) | 流量m3/h | 壓力Mpa | 電機KW | 揚程m | 進口mm | 出口mm | 允許顆粒直徑 | 允許纖維長度 |
G20-1 | 960 | 0.8 | 0.6 | 0.75 | 60 | Dy5 | Dy25 | 1.5 | 25 |
G25-1 | 960 | 2 | 0.6 | 1.5 | 60 | Dy2 | Dy25 | 2 | 30 |
G25-2 | 960 | 2 | 1.2 | 2.2 | 120 | Dy2 | Dy25 | 2 | 30 |
G30-1 | 960 | 5 | 0.6 | 2.2 | 60 | Dy0 | Dy40 | 2.5 | 35 |
G30-2 | 960 | 5 | 1.2 | 3 | 120 | Dy0 | Dy40 | 2.5 | 35 |
G35-1 | 960 | 8 | 0.6 | 3 | 60 | Dy5 | Dy50 | 3 | 40 |
G35-2 | 960 | 8 | 1.2 | 4 | 120 | Dy5 | Dy50 | 3 | 40 |
G40-1 | 960 | 12 | 0.6 | 4 | 60 | Dy0 | Dy65 | 3.8 | 45 |
G40-2 | 960 | 12 | 1.2 | 5.5 | 120 | Dy0 | Dy65 | 3.8 | 45 |
G50-1 | 960 | 20 | 0.6 | 5.5 | 60 | Dy00 | Dy80 | 5 | 50 |
G50-2 | 960 | 20 | 1.2 | 7.5 | 120 | Dy00 | Dy80 | 5 | 50 |
G60-1 | 960 | 30 | 0.6 | 11 | 60 | Dy25 | Dy100 | 6 | 60 |
G60-2 | 960 | 30 | 1.2 | 15 | 120 | Dy25 | Dy100 | 6 | 60 |
G70-1 | 720 | 45 | 0.6 | 11 | 60 | Dy50 | Dy125 | 8 | 70 |
G70-2 | 720 | 45 | 1.2 | 18.5 | 120 | Dy50 | Dy125 | 8 | 70 |
G85-1 | 720 | 65 | 0.6 | 15 | 60 | Dy50 | Dy150 | 10 | 80 |
G105-1 | 500 | 100 | 0.6 | 22 | 60 | Dy00 | Dy200 | 15 | 110 |
G135-1 | 400 | 150 | 0.6 | 37 | 60 | Dy50 | Dy250 | 20 | 150 |
